Soluciones

Ofrecemos  soluciones de rejilla para uso en pisos, mezanines, plataformas, fachadas, rejas perimetrales, barandales y en productos hechos a la medida según especificaciones de nuestros clientes.

Nuestras soluciones son elaboradas siguiendo los más estrictos controles de calidad. Garantizando su funcionamiento correcto por un año. Al comprar las rejillas industriales IRVING® cuenta con el respaldo de más de 100 años de experiencia y un equipo profesional.

Rejillas IRVING



Las rejillas IRVING® originales se fabrican según especificación del cliente usando diferentes materiales y acabados.

Permiten el paso de luz y aire entre niveles, evitan la acumulación de líquidos o gases, son de fácil instalación, se adaptan a cualquier forma o patrón del piso y cuentan con una alta resistencia a la carga.

  • ESTÁNDAR
  • ESPECIAL
  • VIALIDADES
  • INOXIDABLE
  • ALUMINIO
  • FIBRA VIDRIO

Rejilla Estándar IS-05®

La solución ideal para casi todo tipo de aplicación, soporta carga peatonal y de transporte.

Tipo: Estándar.

Aplicación y uso: peatonal y transporte, para uso general en casi todo tipo de condiciones.

Tamaño de tablero: 1 x 6 m

Superficie:

  • Entre soleras: 30.2 mm. (1 – 3/16 pulg.)
  • Entre varilla: 100 mm. (3 15/16 pulg.)

Superficie:

  • Lisa
  • Dentada

rejilla

Acabados:

  • Acero al natural
  • Acero pintado en color negro (base agua)
  • Acero galvanizado por inmersión en caliente (ASTM-A-123)
  • Acero Inoxidable

Soleras de Carga (peralte x espesor):

  • 3.2 mm. x 19.1 mm. (1/8 pulg. x 3/4 pulg.)
  • 3.2 mm. x 25.4 mm. (1/8 pulg. x 1 pulg.)
  • 3.2 mm. x 31.8 mm. (1/8 pulg. x 1 – 1/4 pulg.)
  • 3.2 mm. x 38.1 mm. (1/8 pulg. x 1 – 1/2 pulg.)
  • 4.8 mm. x 19.1 mm. (3/16 pulg. x 3/4 pulg.)
  • 4.8 mm. x 25.4 mm. (3/16 pulg. x 1 pulg.)
  • 4.8 mm. x 31.8 mm. (3/16 pulg. x 1 – 1/4 pulg.)
  • 4.8 mm. x 38.1 mm. (3/16 pulg. x 1 – 1/2 pulg.)
  • 4.8 mm. x 44.4 mm. (3/16 pulg. x 1 – 3/4 pulg.)
  • 4.8 mm. x 50.8 mm. (3/16 pulg. x 2 pulg.)
  • 4.8 mm. x 57.1 mm. (3/16 pulg. x 2 – 1/4 pulg.)
  • 4.8 mm. x 63.5 mm. (3/16 pulg. x 2 – 1/2 pulg.)

Peso: de 26.2 kg. /m2 a 119.4 kg. /m2 para detalle ver tabla de pesos. (Tabla de pesos en PDF)

Cargas: Ver tabla de cargas.(Tabla de cargas en PDF)

Rejilla Especial

rejilla especial

Rejilla Descripción Tablero
 IS-01®rejilla is01 Con menor espacio entre soleras. Recomendable para tránsito pesado o donde se requiera mayor capacidad de carga. 0.585 x 6.00m
IS-02®rejilla irving Con menor espacio entre soleras y varillas. Se utiliza donde se requiera mayor capacidad de carga 0.585 x 6.00m
IS-03®rejilla irving Menor espacio entre soleras y con más capacidad de carga que el IS-05. 0.806 x 6.00m
IS-04®rejilla irving Igual al tipo IS-03 pero con varillas transversales a menor distancia. 0.806 x 6.00m
IS-06®rejilla irving Igual al tipo IS-05 pero con varillas transversales a menor distancia. 1.00 x 6.00m

La versatilidad de nuestros productos nos permite adaptarnos a sus necesidades. Si requiere mayor espacio entre soleras pregunte por la ½ IS-01® al IS-06® y 1/3 IS-01® al IS-06®.

Rejillas IRVING® para vialidades ½ IS-05, 3/8 x 4” ® de 0.98 x 1.2m

rejilla para vialidad

Rejilla de acero electroforjada de 3/8 x 4”, con separación entre soleras de 60.4 mm. y entre varillas de 100 mm.

Módulos de 0.98 x 1.20 m. lo cual permite un mejor manejo para el mantenimiento de las trincheras.

Ventajas de la Rejilla IRVING® para vialidades ½ IS-05, 3/8 x 4”

  • Área abierta del 80%, lo cual permite que el agua fluya de manera constante y se eviten las inundaciones.
  • Su diseño evita que se filtren al colector objetos de plástico y basura como latas o envases.
  • Fácil instalación
  • No requiere ningún mantenimiento.
  • Los módulos de 0.98 x 1.20 m. se puedan retirar fácilmente para realizar el mantenimiento de las trincheras.
  • Calidad y durabilidad comprobada en varios estados de la república mexicana.

Contramarcos para rejilla marca IRVING de 1/2 IS-05 de 3/8” x 4” de 980 x 1200 mm.

Contramarco formado con angulos de ¼” x 4-1/4” x 3-3/4” de 1010 mm. x 1230 mm. (medidas exteriores) con anclas de fijación fabricadas con solera de 3/16” x 1” x 6” localizadas a una distancia de 1 metro ó 50 centímetros.

Solera de carga

Para que la rejilla trabaje correctamente y soporte la carga para la que fue fabricada, debe ser apoyada correctamente y tener solera de remate. La carga es soportada por las soleras de carga y éstas deben ir en el sentido del tránsito vehicular y de la distancia entre apoyos (claro máximo).

rejilla de carga
solera de carga
solera de carga
solera de carga

Rejillas de acero inoxidable

La Rejilla Electroforjada IRVING en acero inoxidable tiene el mismo diseño que las rejillas al carbón. Recomendada por su alta resistencia mecánica y a la corrosión.

Espesor de soleras: 1/8” y 3/16”

Peralte de soleras: Desde ¾” hasta 2-1/2”

Tamaño de los tableros estándar: 0.995 x 3.0 m

Tipo de acero: T-304 y T-316

rejilla inoxidable

Usos y aplicaciones

  • Pisos de industrial alimenticias
  • Cocinas
  • Reactores
  • Laboratorios
  • Plantas automotrices
  • Industria petroquímica
  • Plantas de tratamiento de aguas, entre otras.

Fabricación especial en tipos de rejillas:

IS-01, IS-02, IS-03, IS-04 e IS-06

fabricacion especial

Rejillas de aluminio

Fabricada en aluminio que la hace resistente a la corrosión, limpia, estética, no magnética y ligera. Ideal para paso peatonal, fachadas, acabados arquitectónicos, industria limpia (alimenticia y farmacéutica), plantas de tratamiento de aguas y ambientes corrosivos.

Ventajas del aluminio
  • Resistencia a la corrosión
  • Bajo peso
  • No magnético
  • Fácil manejo
  • Seguro para alimentos
  • Apariencia limpia
  • Resiste impacto de peso

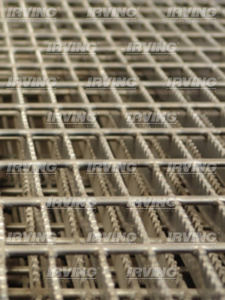

Usos y aplicaciones
  • Tránsito peatonal
  • Diseño arquitectónico
  • Fachadas
  • Recomendable en la industria alimenticia
  • Seguro para alimentos
  • Plantas tratadoras de agua
  • Ambientes corrosivos

Especificaciones técnicas

solera tipo 1
Rejilla con Solera Tipo I

Sus soleras de soporte son de alta resistencia y no resbaladizas, y su bajo costo hacen a la rejilla tipo I una excelente opción para sus proyectos.

solera rectangular
Rejilla con solera rectangular

La rejilla con solera rectangular proporciona toda la resistencia de la rejilla de aluminio fabricada a presión, dando una alta resistencia y rigidez en una rejilla de aluminio de peso ligero y prácticamente libre de mantenimiento.

Tamaño de tablero:

0.914 x 6.100 m. ( 3 x 20 pies)

Tipo de aluminio: 6063 estándar por ASTM B-221.

Rejilla de plástico reforzada con fibra de vidrio

Las rejillas IRVING® de Plástico Reforzadas con Fibra de Vidrio están fabricadas con resina de Poliéster Isoftálica (PF) de grado premium. Entre las ventajas que presenta es su resistencia al fuego, son no conductivas, resistentes a la corrosión y muy ligeras.

Rejilla IRVING de Fibra de Vidrio Pultruida FW-60

Las rejillas IRVING de Plástico Reforzado con Fibra de Vidrio Pultruidas FW-60 tienen una excepcional superficie para caminar, además de excelente resistencia a la corrosión y propiedades mecánicas. Cuenta con un área abierta de 60%, su doble seguro evita el movimiento en las soleras y le brinda al trabajador mayor seguridad. Este tipo de rejilla es una excelente opción para plataformas de trabajo.

Rejilla IRVING de Fibra de Vidrio Pultruida FW-40

Las rejillas IRVING de Plástico Reforzado con Fibra de Vidrio Pultruidas FW-40 tienen una excepcional superficie para caminar, además de excelente resistencia a la corrosión y propiedades mecánicas. Cuenta con una área abierta de 40%, su doble seguro evita el movimiento en las soleras y le brinda al trabajador mayor seguridad. Este tipo de rejilla es una excelente opción para plataformas de trabajo.

Rejilla IRVING de Fibra de Vidrio Pultruida IFV-05

La rejilla IRVING de Fibra de Vidrio Pultruida IFV-05 tiene una apariencia semejante a la de la rejilla de acero. Se recomienda para aplicaciones de bajo tráfico y carga. Ideales para áreas de tránsito peatonal moderado y en aquellos lugares sujetos a altos niveles corrosivos en donde la aplicación del acero no es adecuada. Recomendada para áreas donde se requiera mayor ventilación.

Rejilla IRVING de Fibra de Vidrio Moldeada SM

Las rejillas IRVING de Plástico Reforzado con Fibra de Vidrio Moldeadas SM proporcionan la más alta protección contra la corrosión dada su alta relación resina-fibra. Su diseño modular permite secciones uniformes en sus dimensiones (peralte y abertura) lo que permite una excelente resistencia bidireccional. Se puede fabricar con una superficie arenosa antiderrapante o bien la superficie cóncava superior evita el deslizamiento.

Notas y Consideraciones

  • La pintura es base agua y no protege contra la corrosión.
  • En caso de rejilla con superficie dentada se necesita considerar una solera con peralte 6.3 mm. (1/4 pulg.) mayor al indicado en la tabla de cargas.
  • Los pesos de los tableros son aproximados.
  • Consulte a nuestro departamento de atención a clientes para usos y especificaciones particulares.
  • Para diferentes espacios entre soleras y varillas consulte con nuestro departamento de atención a clientes o con algún ejecutivo de Harsco.
  • Para cortes especiales o tamaños de tablero personalizado consulte con nuestro departamento de atención a clientes o con algún ejecutivo de Harsco.

Reja de Seguridad IRVING



Las rejas de seguridad perimetral IRVING® son una solución para los que buscan máxima seguridad en instalaciones como espacios públicos, parques, edificios, fábricas, bodegas y cualquier otro tipo de edificación o zona que requiera ser protegida o restringida.

Se configuran con base a las necesidades del cliente, adaptándose a todo tipo de terreno y condiciones. Son más durables y resistentes que las rejas tradicionales.

Usos y aplicaciones

Para delimitar y proteger sus instalaciones como: parques, edificios, escuelas, hospitales, centros comerciales, aeropuertos, áreas industriales, habitacionales, etc

  • C-17
  • C-18
  • C-01
  • C-02
  • C-05

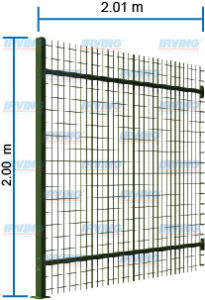

Reja de Seguridad IRVING® C-17

El módulo de la Reja de Seguridad está conformado por 2 paneles de rejilla IRVING® C-17 con soleras de 1/8″x 1/2″, 2 travesaños, lote de tornillería de seguridad y un poste por cada módulo.

Especificaciones

  • Ancho del módulo: 2.01 m a centro de postes
  • Altura del panel de rejilla: 2.0 m.
  • Altura del poste: 2.01 m.
  • Calibre: 14
  • Peso  aproximado por módulo: 49.8 kg.  (Incluye únicamente un poste)

Ventajas

  • Alta resistencia al impacto y a la ruptura.
  • Adaptabilidad a cualquier proyecto
  • Fácil instalación

Aplicaciones

  • Protege y delimita parques industriales, parques recreativos y deportivos, hospitales, estacionamientos y centros comerciales, entre otros.

Reja de Seguridad IRVING® C-18

El módulo de la Reja de Seguridad está conformado por 2 paneles de rejilla IRVING® C-18  con soleras de 1/8″ x 1/2″, 2 travesaños, lote de tornillería de seguridad y un poste por cada módulo.

Especificaciones

  • Ancho del módulo: 2.06 m a centro de postes
  • Altura del panel de rejilla: 2.0 m.
  • Altura del poste: 2.01 m.
  • Calibre: 14
  • Peso aproximado por módulo: 48.9 kg.  (Incluye únicamente un poste)

Ventajas

  • Alta resistencia al impacto y a la ruptura.
  • Adaptabilidad a cualquier proyecto.
  • Fácil instalación.

Aplicaciones

  • Protege y delimita parques industriales, parques recreativos y deportivos, hospitales, estacionamientos y centros comerciales entre otros.

Reja de Seguridad IRVING® C-01

Módulo de Reja de Seguridad conformado por 3 paneles de rejilla IRVING® C-01 con soleras de 1/8″ x 1/2″ y varillas de 1/4″ de diámetro.

Especificaciones

  • Un poste de PTR con placa base y slots para ajuste.
  • Tres travesaños de PTR.
  • Tres rejillas marca IRVING® modelo IS-01 1/2″ x 1/8″ soldadas a los travesaños.
  • Lote de tornillería de ensamble de alta seguridad tipo botón con roldana plana y de presión todo en material de acero inoxidable T-304.
  • Tuercas remache instaladas en poste para ensamble de travesaños.

Ventajas

  • Alta resistencia al impacto y a la ruptura.
  • No escalable
  • Adaptabilidad a cualquier proyecto.
  • Fácil instalación.

Aplicaciones

  • Máxima protección para aeropuertos, puertos marítimos, reclusorios, plantas termoeléctricas, plantas eólicas, plantas hidroeléctricas y sitios de infraestructura crítica.

Reja de Seguridad IRVING® C-02

Módulo de Reja de Seguridad el cual esta conformado por 3 paneles de rejilla IRVING® IS-02 con soleras de 1/8″ x 1/2″ y varillas de 1/4″ de diámetro

Especificaciones

  • Un poste de PTR con placa base y slots para ajuste.
  • Tres travesaños de PTR.
  • Tres rejillas marca IRVING® modelo IS-02 1/2″ x 1/8″ soldadas a los travesaños.
  • Lote de tornillería de ensamble de alta seguridad tipo botón con roldana plana y de presión todo en material de acero inoxidable T-304.
  • Tuercas remache instaladas en poste para ensamble de travesaños.

Ventajas

  • Alta resistencia al impacto y a la ruptura.
  • No escalable.
  • Adaptabilidad a cualquier proyecto.
  • Fácil instalación.

Aplicaciones

  • Máxima protección para aeropuertos, puertos marítimos, reclusorios, plantas termoeléctricas, plantas eólicas, plantas hidroeléctricas y sitios de infraestructura critica.

Reja de Seguridad IRVING® C-05

Módulo de Reja de Seguridad el cual está conformado por 2 paneles de rejilla IRVING® IS-05 con soleras de 1/8″ x 1/2″ y varillas de 1/4″ de diámetro

Especificaciones

  • Un poste de PTR con placa base y slots para ajuste.
  • Tres travesaños de PTR.
  • Dos rejillas marca IRVING® modelo IS-05 1/8″ x 1/2″ soldadas a los travesaños.
  • Lote de tornillería de ensamble de alta seguridad tipo botón con roldana plana y de presión todo en material de acero inoxidable T-304
  • Tuercas remache instaladas en poste para ensamble de travesaños.
  • Todos los ensambles llevan un acabado de galvanizado por inmersión en caliente de acuerdo con norma ASTM A-123

Ventajas

  • Alta resistencia al impacto y a la ruptura.
  • No escalable.
  • Adaptabilidad a cualquier proyecto.
  • Fácil instalación.

Aplicaciones

  • Máxima protección para aeropuertos, puertos marítimos, reclusorios, plantas termoeléctricas, plantas eólicas, plantas hidroeléctricas y sitios de infraestructura crítica.

Si usted requiere seguridad, protección y bajo costo al delimitar perímetros, las Rejas de seguridad IRVING® son su mejor opción.

Nuestros modelos de rejas pueden ser fabricados bajo medidas especiales. Consulte con nuestra área de ventas y servicio al cliente.

Notas y Consideraciones

  • Para tamaños y cortes especiales contactar a su vendedor o directamente con servicio al cliente.
  • Para colores especiales contactar a su vendedor o directamente con servicio al cliente.
  • Producto fabricado bajo pedido

Escalones IRVING



Escalones fabricados a base de rejilla IRVING y placa antiderrapante la cual brinda seguridad a su escalera.

Ideales para escaleras de emergencia. Los escalones IRVING® son la solución ideal ya que evitan encharcamientos, superficies resbalosas, permiten el paso de luz y la ventilación constante, son resistentes y configurables según las necesidades de cada aplicación.

Superficie

  • Lisa
  • Dentada

Estándares

  • ASTM-A-1011

Acabados

  • Acero al natural.
  • Acero pintado en color negro (base agua).
  • Acero galvanizado por inmersión en caliente (ASTM-A-123).
  • Acero Inoxidable.
  • Aluminio.
  • Fibra de Vidrio.

Longitudes máximas de escalones

Solera de Carga Liso Dentado
4.8 x 19.1 (3/16″ x 3/4″) 660mm (2′-2″) N/A
 3.2 x 25.4 (1/8″ x 1″) 711mm (2′-4″) 610mm (2′-0″)
4.8 x 25.4mm (3/16″ x 1″) 914mm (3′-0″) 762mm (2′-6″)
3.2 x 31.8mm (3/16″ x 1-1/4″) 914mm (3′-0″) 813mm (2′-8″)
4.8 x 31.8mm (3/16″ x 1-1/4″) 1219mm (4′-0″) 1041mm (3′-5″)
4.8 x 38.1mm (3/16″ x 1-1/2″)* 1600mm (5′-3″) 1397mm (4′-7″)
4.8 x 44.4mm (3/16″ x 1-3/4″)* 1824mm (6′-0″) 1676mm (5′-6″)

*Para escalones en esta medida de solera, los barrenos de la palanca lateral no podrán usarse en la instalación donde se utilicen los tornillos. Para dimensiones especiales por favor consultar con nuestra área de ventas.

Tabla de anchos

Anchos Standard – Solera de 1/8″(3.2 mm) 3/16″ (4.8mm) Distancia “A” entre centro de barrenos
220mm (8-11/16″) 114mm (4-1/2″)
250mm (9-7/8″) 178mm (7″)
280mm (11-1/32″) 178mm (7″)
310mm (12-7/32″) 178mm (7″)

Notas y consideraciones

  • Para tamaños especiales deberá consultar con su vendedor o directamente con servicio al cliente.
  • Para diseños personalizados deberá consultar con su vendedor o directamente con servicio al cliente.
  • Producto fabricado bajo pedido.

Barandales IRVING



Los barandales IRVING® se pueden usar en cualquier estructura o edificio para evitar accidentes por caída o para limitar o restringir accesos.

Se fabrican con base a las necesidades del cliente usando como base las rejillas industriales IRVING®.

Ventajas

  • Alta seguridad para su instalación.
  • Adaptabilidad a cualquier proyecto.
  • Fácil instalación.
  • Mayor estabilidad y durabilidad.

Datos técnicos

  • Diámetro nominal de tubo: 1-1/2” con espesor de 2.97 mm.
  • Peso: 62.30 kgs. + 5%
  • Longitud: 3.00 metros
  • Altura: 1.10 metros
  • Placa rodapié: 4” de ancho por 1/4” de espesor. Intermitente o corrida
  • Soldadura en uniones: Código AWS

Acabados

  • Acero al natural
  • Galvanizado por inmersión en caliente
  • Fácil instalación.
  • Galvanizado por inmersión en caliente y recubrimiento de poliuretano RA-28 modificado color amarillo 202.

Notas y Consideraciones

  • Consultar con su vendedor o directamente con servicio al cliente para diseños y configuraciones.
  • Producto fabricado bajo pedido.
  • El producto se fabrica con base a un diseño personalizado.

Accesorios IRVING



Sujetador G

  • Acero: SAE-1010
  • Acabado: Galvanizado

Sujetador SA-1

  • Acero: SAE-1010
  • Acabado: Galvanizado
  • Compatible con: rejillas IS-05® e IS-06®

Sujetador SA-2

  • Acero: SAE-1010
  • Acabado: Galvanizado
  • Compatible con: rejillas IS-03® e IS-04®
